Ingress-nginx 接入可观测性最佳实践

背景

在大型分布式系统中，服务之间调用复杂，链路追踪可以帮助梳理请求流向，现代系统也需要实时监控来快速响应事件以及故障，让我们了解系统瓶颈和高负载路径，从而可以进行优化。

Ingress-nginx 是在 Kubernetes 环境中使用的，专门用于管理进入 Kubernetes 集群的外部访问流量。它基于 Nginx，利用其作为反向代理和负载均衡器的能力，但专门配置和优化以适应 Kubernetes 的架构。Ingress Controller 的主要任务是根据预先定义的规则（通过 Kubernetes Ingress 资源设置）将外部请求路由到集群内的特定服务。

前提条件

Ingress-nginx(v1.9.0) 协议使用 Opentracing 协议上报链路数据，各个服务中链路使用 ddtrace 串联上报数据。

本示例的 Ingress-nginx 版本是1.9.6，Service 之间使用 DDtrace sdk 串联上报数据。

1. 安装 Ingress-nginx-Controller

创建一个 ingress-nginx.yaml 文件：

apiVersion: v1
kind: Namespace
metadata:
  name: ingress-nginx
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: ingress-nginx
  namespace: ingress-nginx
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: ingress-nginx
rules:
  - apiGroups:
      - ""
    resources:
      - configmaps
      - endpoints
      - nodes
      - pods
      - secrets
      - services
    verbs:
      - list
      - watch
      - get
  - apiGroups:
      - "discovery.k8s.io"
    resources:
      - endpointslices
    verbs:
      - list
      - watch
  - apiGroups:
      - "coordination.k8s.io"
    resources:
      - leases
    verbs:
      - get
      - watch
      - list
      - create
      - update
  - apiGroups:
      - "networking.k8s.io"
    resources:
      - ingresses
      - ingressclasses
    verbs:
      - get
      - list
      - watch
  - apiGroups:
      - "networking.k8s.io"
    resources:
      - ingresses/status
    verbs:
      - update
  - apiGroups:
      - "extensions"
    resources:
      - ingresses
    verbs:
      - get
      - list
      - watch
  - apiGroups:
      - "extensions"
    resources:
      - ingresses/status
    verbs:
      - update
  - apiGroups:
      - ""
    resources:
      - events
    verbs:
      - create
      - patch
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: ingress-nginx
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: ingress-nginx
subjects:
  - kind: ServiceAccount
    name: ingress-nginx
    namespace: ingress-nginx
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ingress-nginx-controller
  namespace: ingress-nginx
spec:
  selector:
    matchLabels:
      app: ingress-nginx
  template:
    metadata:
      labels:
        app: ingress-nginx
    spec:
      serviceAccountName: ingress-nginx
      containers:
      - name: controller
        image: xxxxxxxxxxxxxxx/controller:v1.9.6
        args:
        - /nginx-ingress-controller
        - --publish-service=$(POD_NAMESPACE)/ingress-nginx-controller
        - --election-id=ingress-controller-leader
        - --controller-class=k8s.io/ingress-nginx
        - --ingress-class=nginx
        - --configmap=ingress-nginx/ingress-nginx-controller
        env:
        - name: HOST_IP
          valueFrom:
            fieldRef:
              fieldPath: status.hostIP
        - name: POD_NAME
          valueFrom:
            fieldRef:
              fieldPath: metadata.name
        - name: POD_NAMESPACE
          valueFrom:
            fieldRef:
              fieldPath: metadata.namespace
        ports:
        - name: http
          containerPort: 80
        - name: https
          containerPort: 443
        - name: prom
          containerPort: 10254
---
apiVersion: v1
kind: Service
metadata:
  name: ingress-nginx-controller
  namespace: ingress-nginx
spec:
  type: NodePort
  ports:
  - name: http
    port: 80
    targetPort: 80
    nodePort: 30796
  - name: https
    port: 443
    targetPort: 443
    nodePort: 30149
  - name: prometheus
    port: 10254
    targetPort: 10254
    nodePort: 30254
  selector:
    app: ingress-nginx
---

apiVersion: v1
data:
  allow-snippet-annotations: "false"
  enable-opentracing: "true"
  opentracing-trust-incoming-span: "true"
  datadog-collector-host: "datakit-service.datakit.svc.cluster.local"
  datadog-collector-port: "9529"
  datadog-service-name: "ingress-nginx"
  datadog-environment: "testing"
  datadog-operation-name-override: "HTTP $request_method $service_name $uri $opentelemetry_trace_id"
  datadog-priority-sampling: "false"
  datadog-sample-rate: "1.0"
kind: ConfigMap
metadata:
  labels:
    app.Kubernetes.io/component: controller
    app.Kubernetes.io/instance: ingress-nginx
    app.Kubernetes.io/name: ingress-nginx
    app.Kubernetes.io/part-of: ingress-nginx
    app.Kubernetes.io/version: 1.9.6
  name: ingress-nginx-controller
  namespace: ingress-nginx

应用该配置：

kubectl apply -f ingress-nginx.yaml

1.1 编辑 Ingress-controller ConfigMap 资源

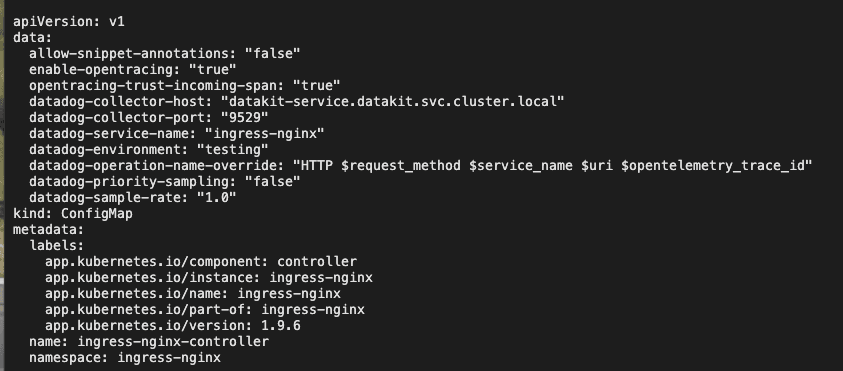

配置 Ingress-nginx 服务 ConfigMap（上述步骤中 Ingress-nginx.yaml 文件已经添加好）：

apiVersion: v1
data:
  allow-snippet-annotations: "false"
  enable-opentracing: "true"
  opentracing-trust-incoming-span: "true"
  datadog-collector-host: "datakit-service.datakit.svc.cluster.local"
  datadog-collector-port: "9529"
  datadog-service-name: "ingress-nginx"
  datadog-environment: "testing"
  datadog-operation-name-override: "HTTP $request_method $service_name $uri $opentelemetry_trace_id"
  datadog-priority-sampling: "false"
  datadog-sample-rate: "1.0"
kind: ConfigMap
metadata:
  labels:
    app.Kubernetes.io/component: controller
    app.Kubernetes.io/instance: ingress-nginx
    app.Kubernetes.io/name: ingress-nginx
    app.Kubernetes.io/part-of: ingress-nginx
    app.Kubernetes.io/version: 1.9.6
  name: ingress-nginx-controller
  namespace: ingress-nginx

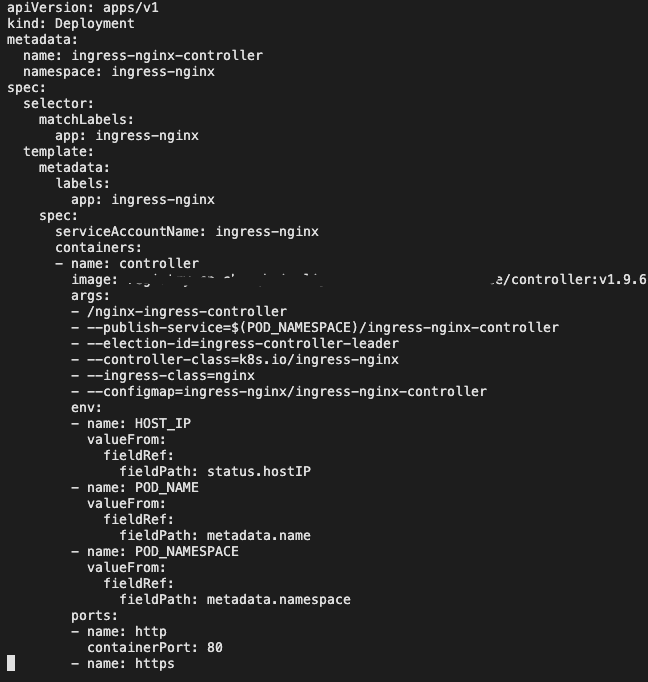

配置 ConfigMap 后在 Ingress-controller 的 deployment 中增加一行指定 ConfigMap。

--configmap=ingress-nginx/ingress-nginx-controller

kuebctl apply -f ingress-nginx.yaml

1.2 DataKit-operator 注入 DDTrace SDK

1.2.1 开启 DDTrace 采集器

修改 datakit.yaml 文件，在默认开启的采集器配置中，追加 DDtrace。

 - name: ENV_DEFAULT_ENABLED_INPUTS
   value: cpu,disk,diskio,mem,swap,system,hostobject,net,host_processes,container,ddtrace

重启 DataKit。

kubectl apply -f datakit.yaml

1.2.2 安装 DataKit Operator

wget https://static.guance.com/datakit-operator/datakit-operator.yaml

执行安装指令。

kubectl apply -f datakit-operator.yaml

重启业务应用 pod。

kubectl apply -f xxxxx.yaml

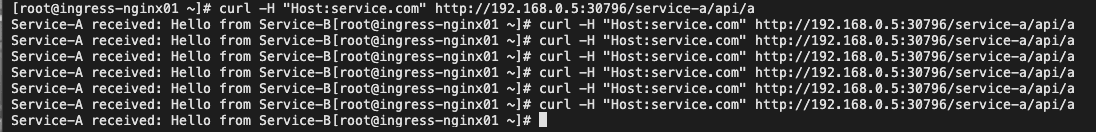

1.2.3 Ingress 访问测试

因为 Ingress-nginx-controller Service 的类型是 NodePort，将 80 端口映射到 30796 端口。192.168.0.5 是运行 Ingress-nginx Pod 的节点 IP。

curl -H "Host:service.com" http://192.168.0.5:30796/service-a/api/a

Service-A received: Hello from Service-B

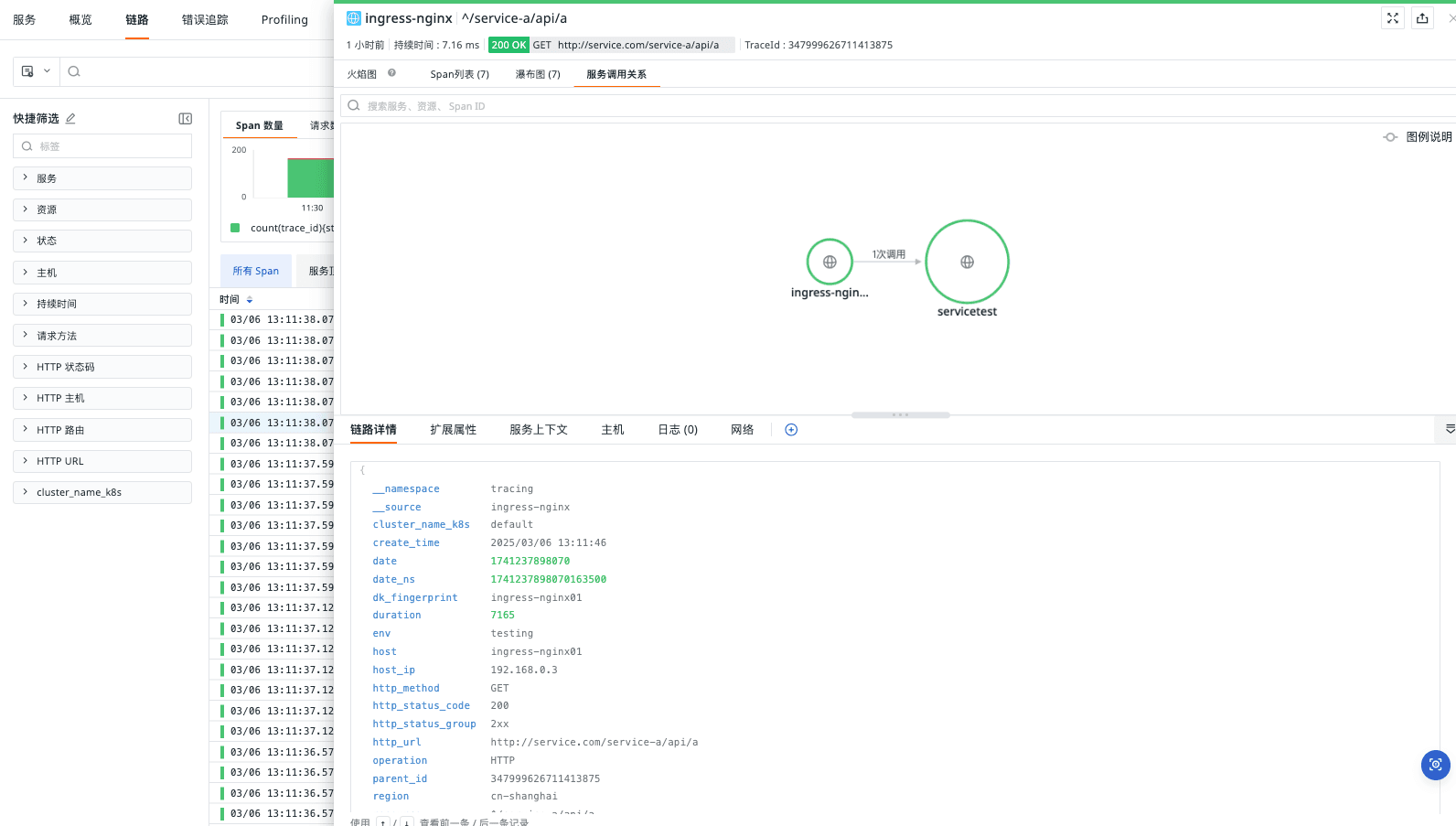

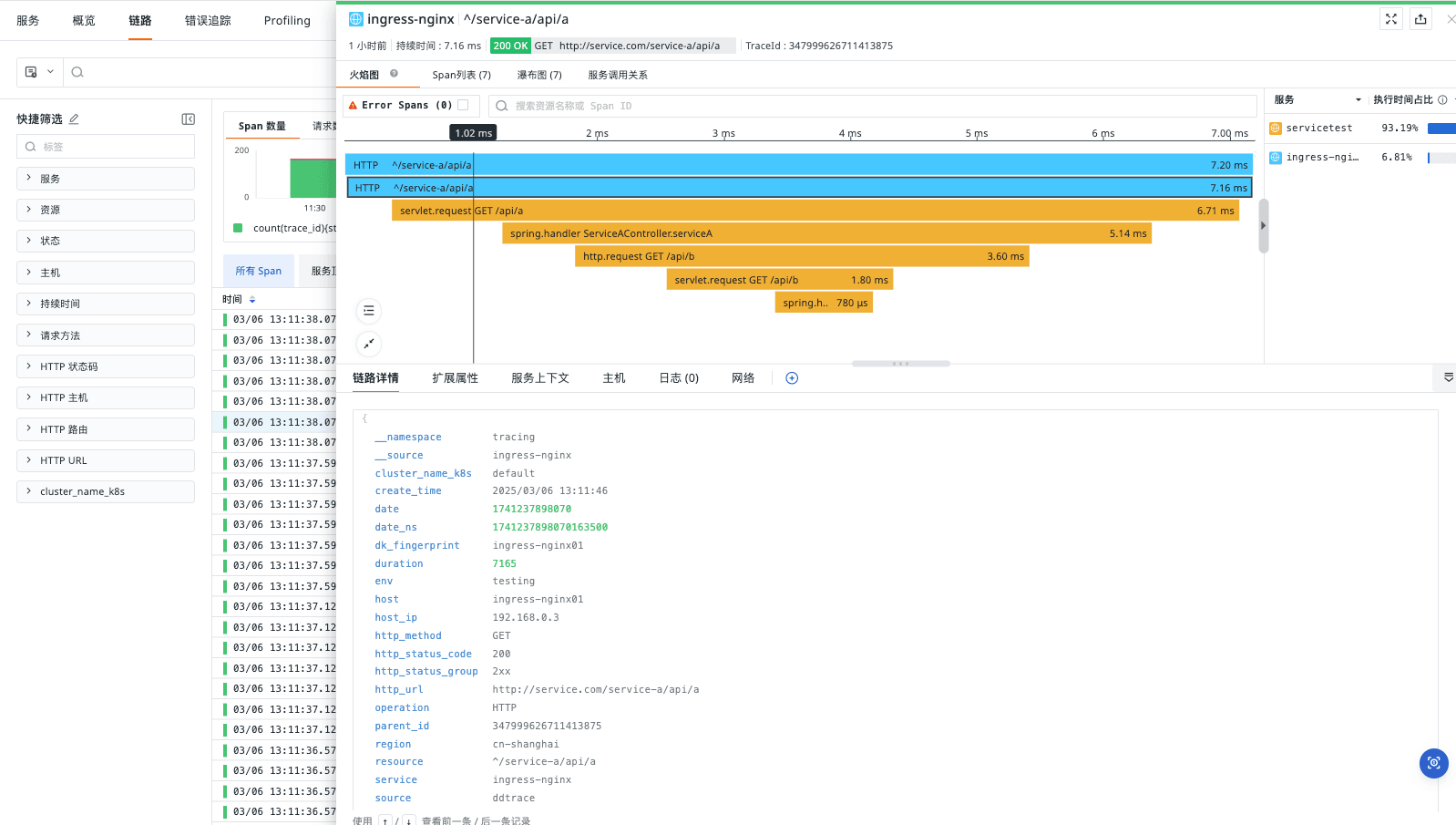

1.2.4 链路展示

到观测云控制台应用性能检测部分，可以看到 Ingress-nginx 链路数据正常上报。

2. Ingress-nginx 指标

Ingress Nginx Controller 集成了 Prometheus 监控功能，使用 10254 作为其 Prometheus 指标端点的默认端口。通过将 service 的 type 改为 NodePort 并映射 10254 端口，集群外部（例如节点 IP）可以通过 http://:10254/metrics 访问这些指标。

DataKit 使用 Kubernetes Prometheus Discovery 方式采集 Prometheus 暴露的指标。KubernetesPrometheus 是一个只能应用在 Kubernetes 的采集器，它根据自定义配置实现自动发现 Prometheus 服务并进行采集，极大简化了使用过程。

2.1 DataKit 配置

DataKit 操作如下：

1、通过 ConfigMap 方式注入采集器配置来开启采集器开启KubernetesPrometheus 采集器

# datakit.yaml

volumeMounts: # datakit.yaml 中已有该配置，直接搜索即可定位到
        - mountPath: /usr/local/datakit/conf.d/Kubernetesprometheus/Kubernetesprometheus.conf
          name: datakit-conf
          subPath: Kubernetesprometheus.conf

# 直接在 datakit.yaml 底部追加
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: datakit-conf
  namespace: datakit
data:
    Kubernetesprometheus.conf: |-
      [inputs.Kubernetesprometheus]
        [[inputs.Kubernetesprometheus.instances]]
          role       = "pod"
          #namespaces = ["ingress-nginx"]
          scheme     = "http"
          #selector   = "app=ingress-nginx"
          port       = "10254"
          path       = "/metrics"
          node_local = "true"
          [inputs.Kubernetesprometheus.instances.custom]
            measurement = "ingress-nginx"
            [inputs.Kubernetesprometheus.instances.custom.tags]
              instance         = "__Kubernetes_mate_instance"
              host             = "__Kubernetes_mate_host"
              pod_name         = "__Kubernetes_pod_name"
              pod_namespace    = "__Kubernetes_pod_namespace"

2、 重启 DataKit

2.2 Ingres-nginx- controller 配置

Ingress-nginx-controller 的配置文件 Ingress-nginx.yaml 修改内容如下：

编辑 deploy.yaml 把 service 的 type 设置成 NodePort，并对外暴露 10254 端口。

spec:
  type: NodePort
......
    - name: prometheus
      port: 10254
      targetPort: prometheus

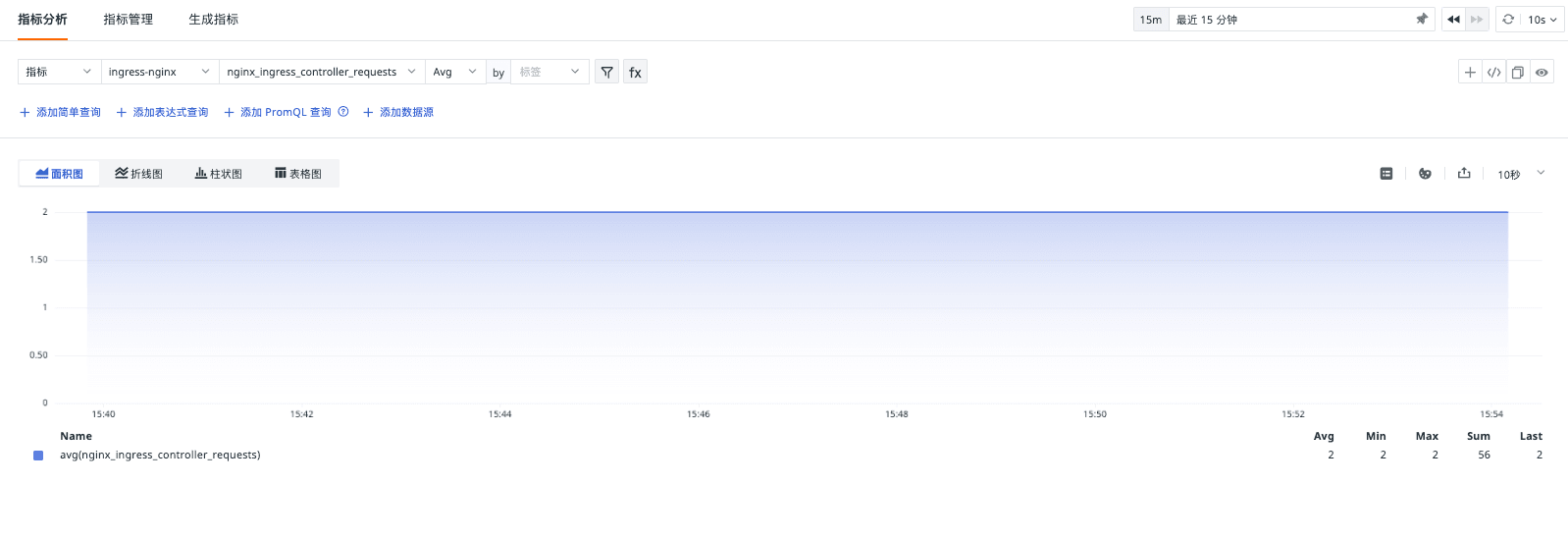

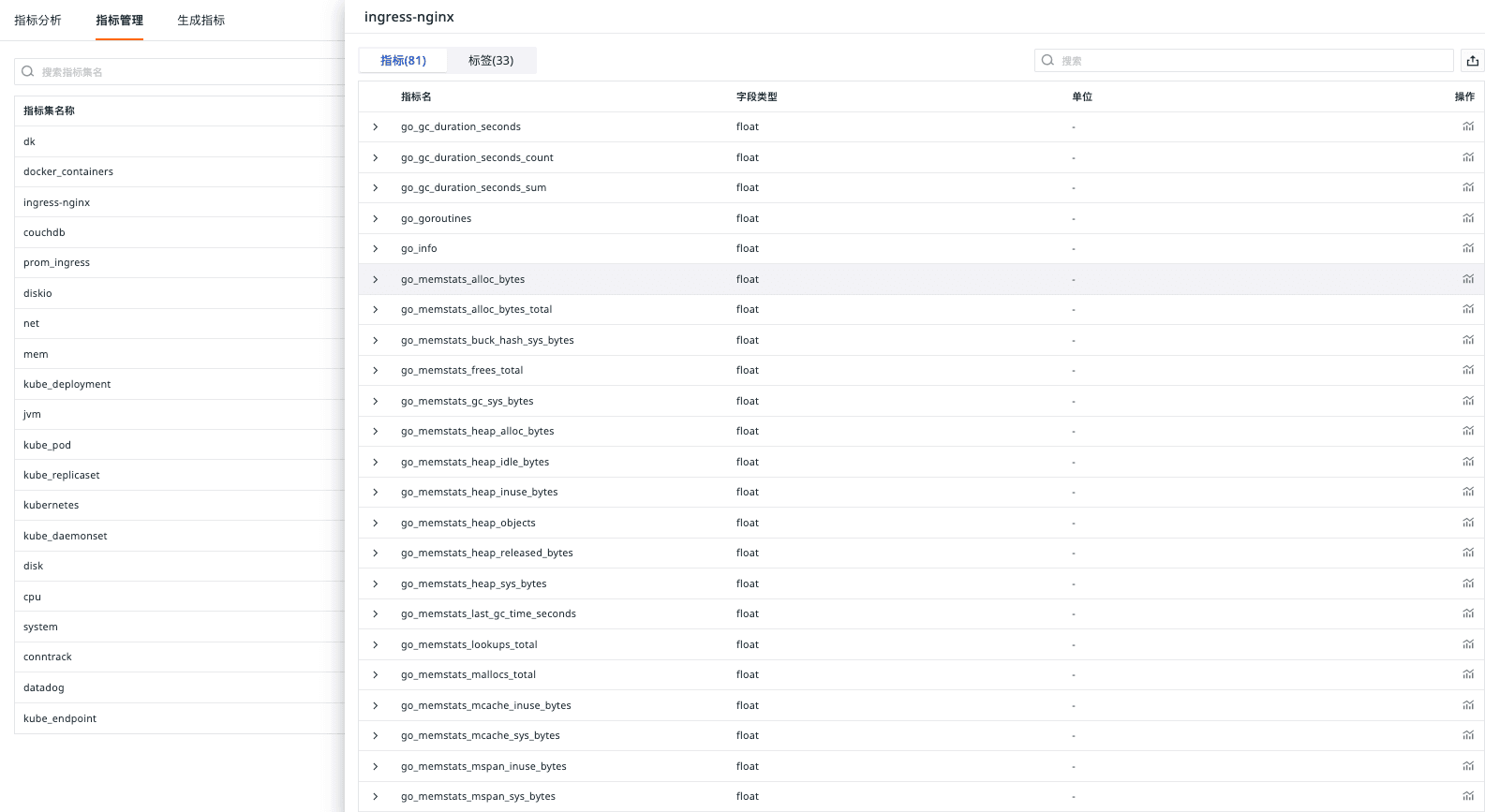

2.3 指标展示

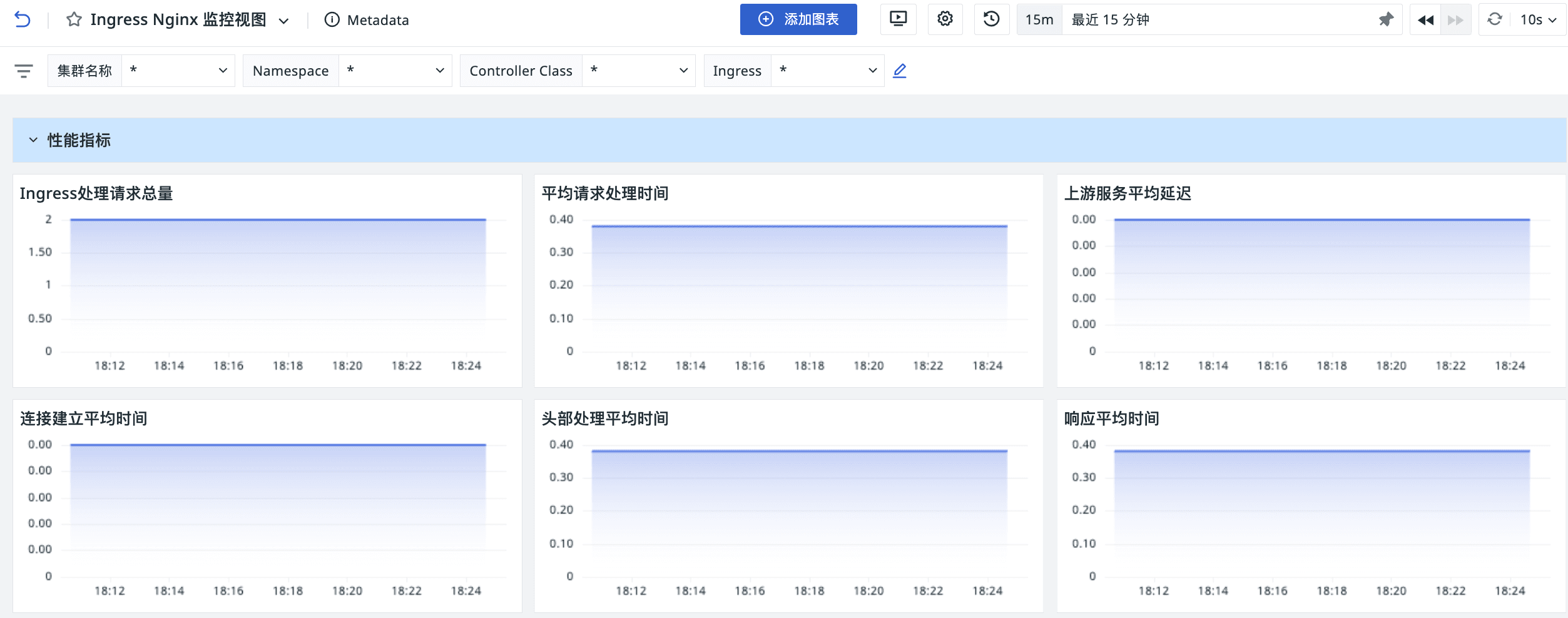

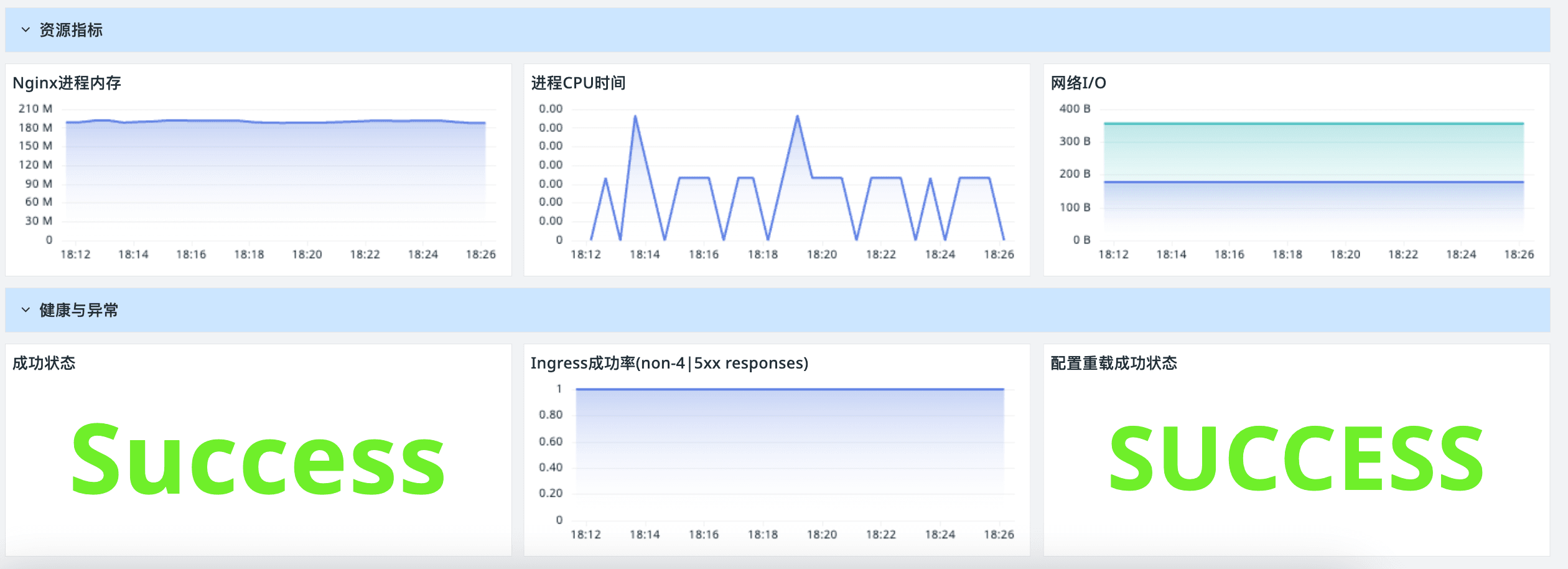

2.4 仪表板视图

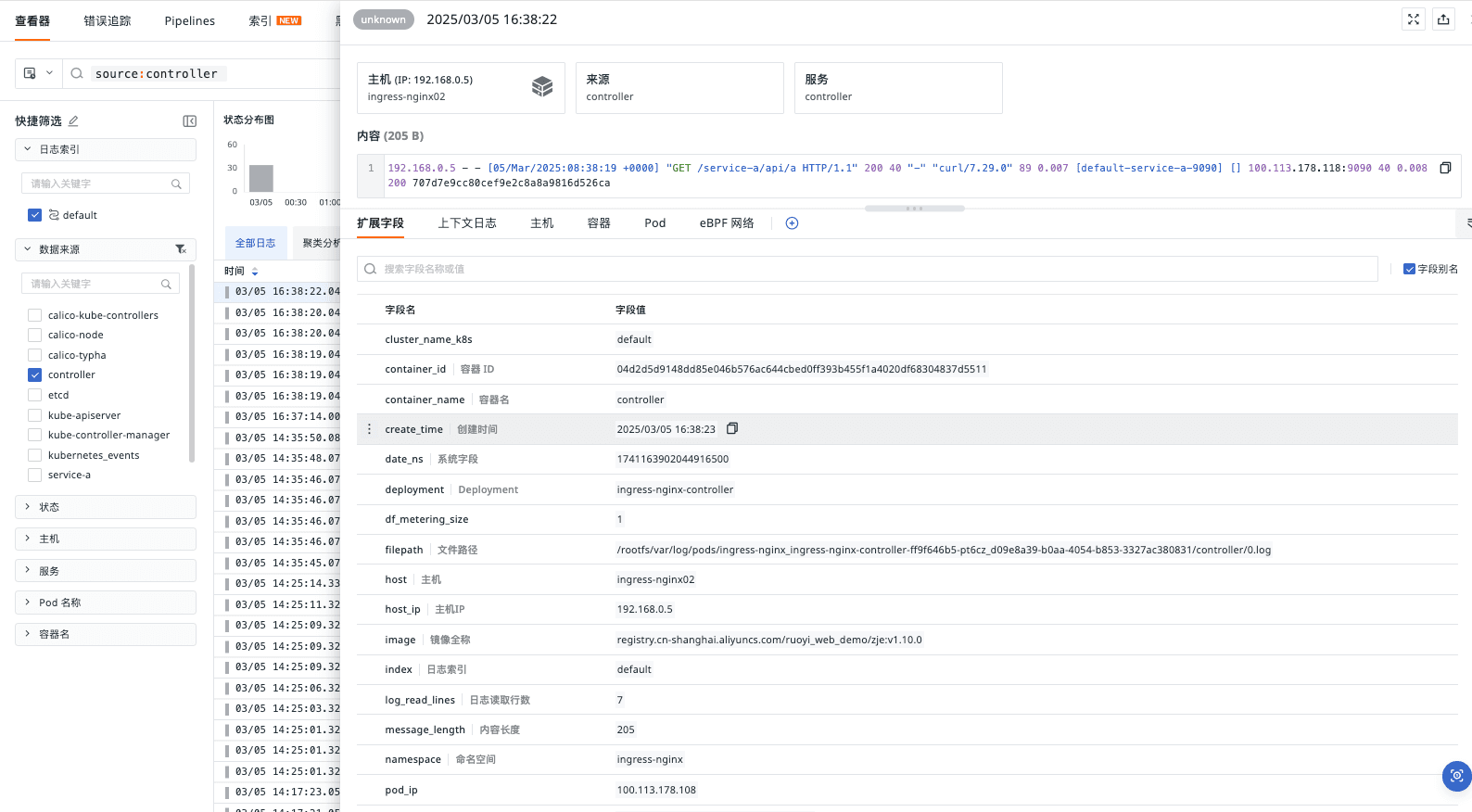

3. Ingress-nginx 日志

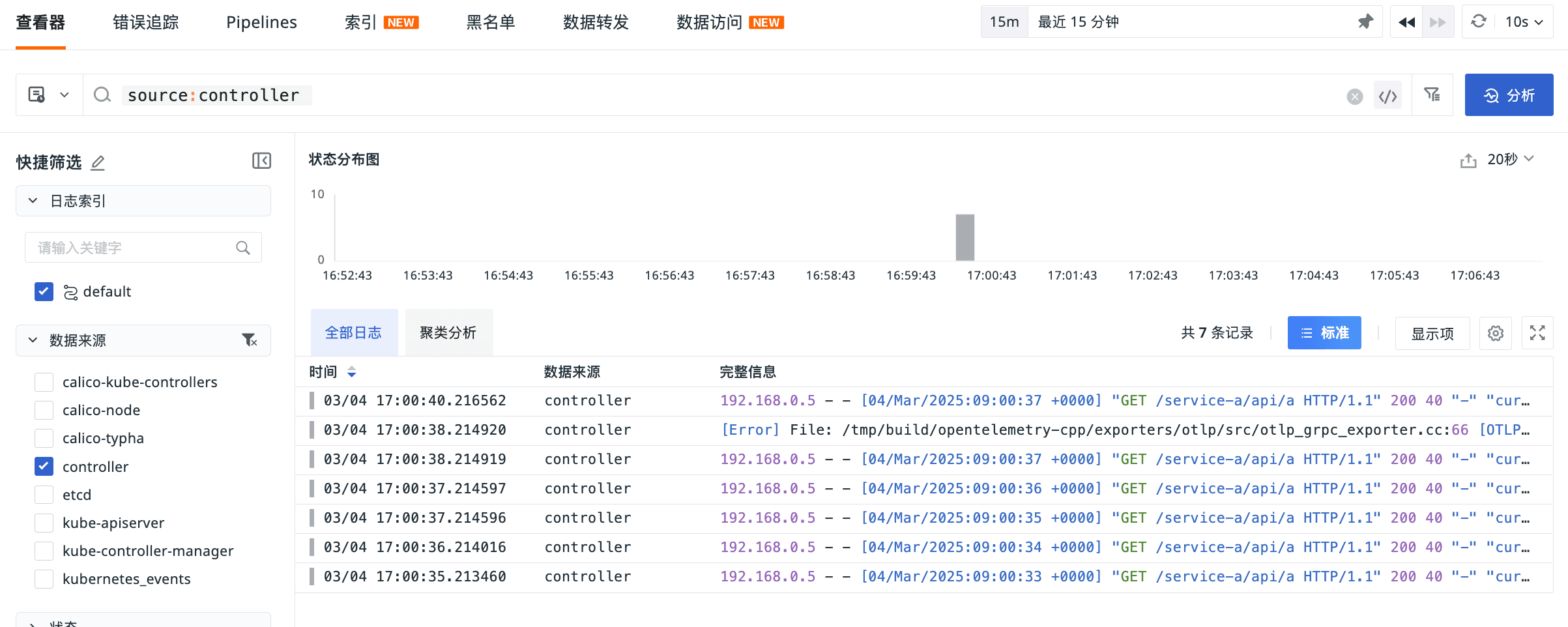

Ingress-nginx 日志是由控制台输出，DataKit 可以采集输出到 stdout 的容器日志，使用 datakit.yaml 部署 DataKit 后默认已经开启了 container 采集器。此时会在 DataKit 容器中生成 /usr/local/datakit/conf.d/container/container.conf 配置文件，默认配置是采集除了 pubrepo.jiagouyun.com/datakit/logfwd 开头的镜像外的所有 stdout 日志。访问日志页面即可看到 Ingress-nginx-controller 相关日志。

总结

监控 Ingress-nginx 的链路、指标和日志的作用在于确保 Kubernetes 集群中 Ingress 控制器的稳定性和性能。通过链路追踪，可以了解请求的完整路径和延迟，定位瓶颈；指标监控（如请求速率、错误率、响应时间）有助于评估系统健康状况，及时发现异常。

日志分析则提供详细的事件记录，便于排查问题和审计安全。通过这些手段，可以优化流量管理，提升用户体验，同时保障服务的高可用性和安全性，是现代微服务架构中不可或缺的运维实践。
