APISIX 可观测性最佳实践

APISIX 介绍

APACHE APISIX（简称 APISIX）是 Apache 软件基金会下的顶级项目，由 API7.ai 开发并捐赠。它是一个具有动态、实时、高性能等特点的云原生 API 网关。可以使用 APISIX 网关作为所有业务的流量入口，它提供了动态路由、动态上游、动态证书、A/B 测试、灰度发布（金丝雀发布）、蓝绿部署、限速、防攻击、收集指标、监控报警、可观测、服务治理等功能。APISIX 以其高性能、灵活性和强大的功能，在微服务架构和云原生环境中得到了广泛的应用。

为确保 APISIX 高效、稳定和安全地运行，及时发现和解决运行中遇到的问题，我们需要对 APISIX 进行可观测，以便优化 APISIX 性能，保障业务连续性，并为用户提供更好的体验。

APISIX 的可观测性可分为三部分：指标、日志、链路追踪。APISIX 提供了丰富的可观测插件，通过使用和设置这些插件，来了解 API 行为，进而使整个业务流程更加清晰。接下来让我们逐个了解它们。

观测云

观测云是一款专为 IT 工程师打造的全链路可观测产品，它集成了基础设施监控、应用程序性能监控和日志管理，为整个技术栈提供实时可观察性。这款产品能够帮助工程师全面了解端到端的用户体验追踪，了解应用内函数的每一次调用，以及全面监控云时代的基础设施。此外，观测云还具备快速发现系统安全风险的能力，为数字化时代提供安全保障。

DataKit 是一个开源的、跨平台的数据收集和监控工具，由观测云开发并维护。它旨在帮助用户收集、处理和分析各种数据源，如日志、指标和事件，以便进行有效的监控和故障排查。为了实现对 APISIX 的可观测，需要部署 DataKit，并开通对应的指标、日志、链路采集器，本文使用 DataKit1.69.1 版本。

前置条件

Kubernetes 集群
Helm 部署 APISIX(3.11.0)、APISIX Dashboard
部署 DataKit Operator(1.5.12)
部署 Java 测试微服务

部署 DataKit

登录观测云控制台，点击「集成」 -「DataKit」 - 「Kubernetes」，下载 datakit.yaml，拷贝第 3 步中的 token。

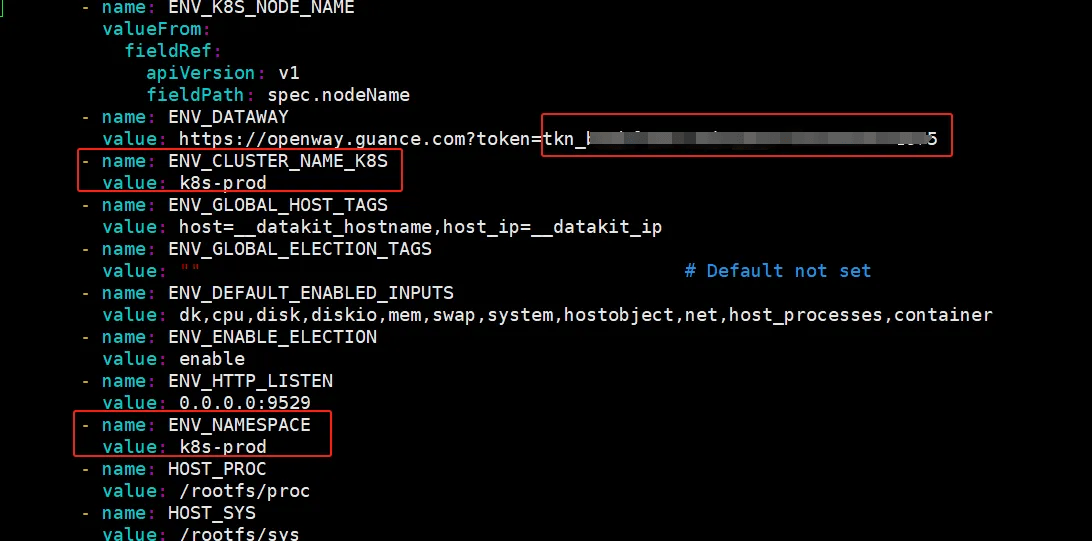

编辑 datakit.yaml ，把 token 粘贴到 ENV_DATAWAY 环境变量值中“token=”后面，设置环境变量 ENV_CLUSTER_NAME_K8S 的值并增加环境变量 ENV_NAMESPACE，这两个环境变量的值一般和集群名称对应，一个工作空间集群名称要唯一。

        - name: ENV_NAMESPACE
          value: xxxx

把 datakit.yaml 上传到可以连接到 Kubernetes 集群的主机上，执行如下命令。

kubectl apply -f datakit.yaml
kubectl get pod -n datakit

数据采集步骤

1、配置 APISIX

APISIX 的插件开启是在 config.yaml 中，本文采用的是 helm 安装 APISIX 时，使用 helm pull 把 apisix 包拉下来，在 values.yaml 中开启插件。

修改 values.yaml 内容如下图，开启 opentelemetry 插件上报链路、开启 prometheus 插件暴露指标、开启 http-logger 插件输出日志。本示例 Apisix Service 端口 30080，Apisix Dashboard 端口 30081。

prometheus 插件

apisix:
  prometheus:
    enabled: true
    path: /apisix/prometheus/metrics
    metricPrefix: apisix_
    containerPort: 9091
  plugins:
    - prometheus

http-logger 日志插件

apisix:
  plugins:
    - http-logger

opentelemetry 插件

apisix:
  plugins:
    - opentelemetry
  pluginAttrs:
    opentelemetry:
      resource:
        service.name: APISIX
        tenant.id: business_id
      collector:
        address: datakit-service.datakit.svc:9529/otel
        request_timeout: 3

Dashboard 配置

插件界面开启 prometheus。

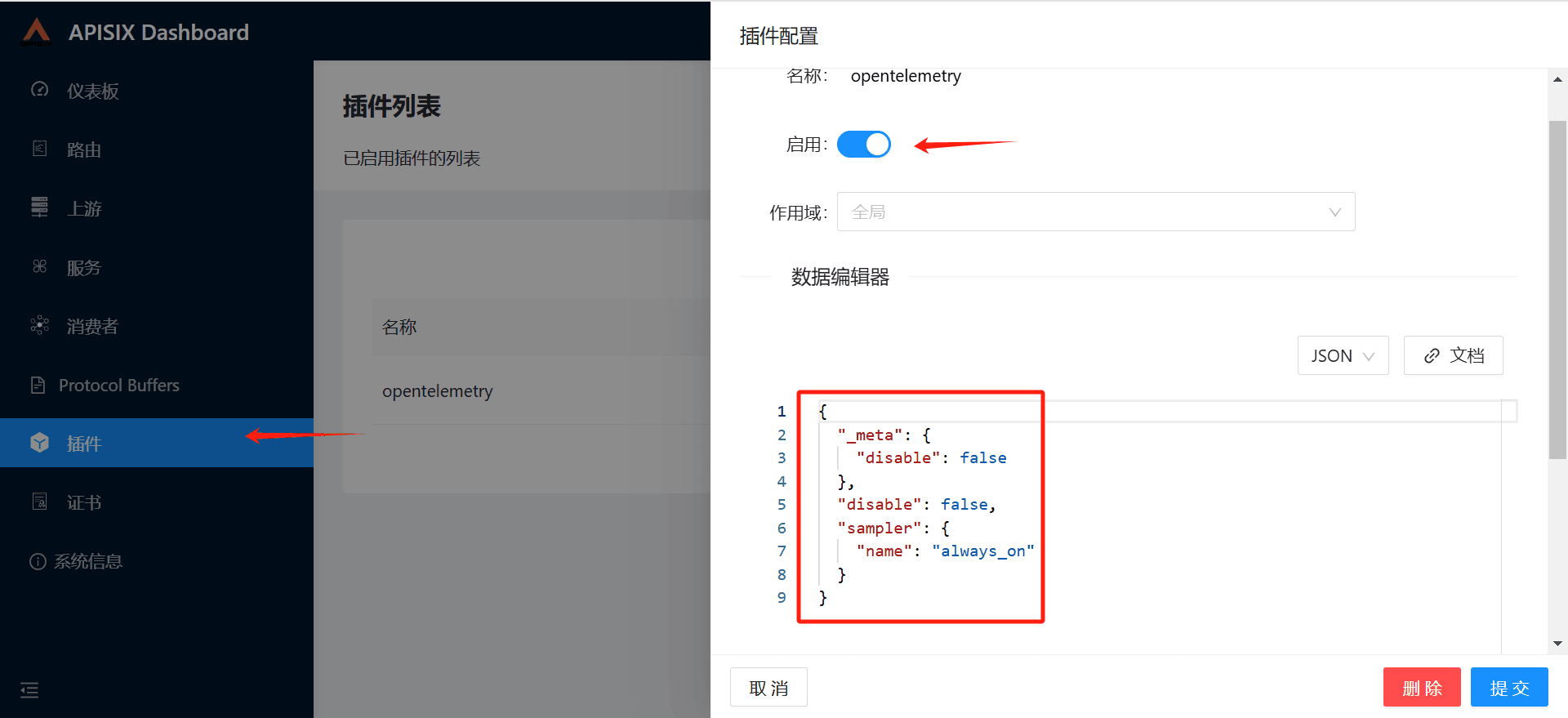

插件界面开启 opentelemetry。

{
  "_meta": {
    "disable": false
  },
  "disable": false,
  "sampler": {
    "name": "always_on"
  }
}

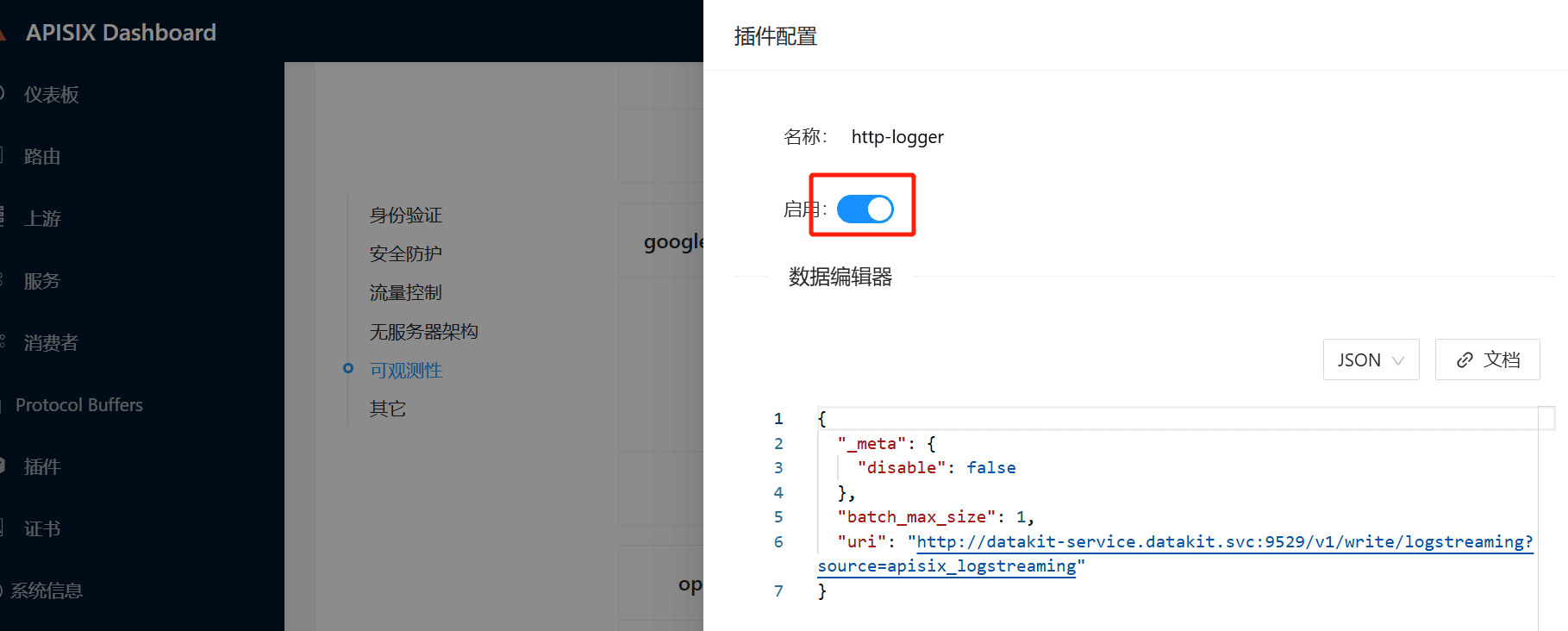

为 Java 微服务配置上游服务和路由，在路由中开启 http-logger 插件，输入下面内容，其中 “apisix_logstreaming” 将显示在观测云日志查看器的数据来源中。

{
  "batch_max_size": 1,
  "uri": "http://datakit-service.datakit.svc:9529/v1/write/logstreaming?source=apisix_logstreaming"
  }

2、DataKit 开通采集器

DataKit 需要开启指标(KubernetesPrometheus )、日志(Log Streaming)、链路(OTEL)采集器。

KubernetesPrometheus 采集器

编辑 datakit.yaml，ConfigMap 中增加 apisix.conf 部分。

apiVersion: v1
kind: ConfigMap
metadata:
  name: datakit-conf
  namespace: datakit
data:
    apisix.conf: |-
      [inputs.kubernetesprometheus]
        node_local      = true
        scrape_interval = "30s"
        keep_exist_metric_name = false
        [[inputs.kubernetesprometheus.instances]]
          role       = "pod"
          namespaces = ["apisix"]
          selector   = "app.kubernetes.io/name=apisix"
          scrape   = "true"
          scheme   = "http"
          port     = "9091"
          path     = "/apisix/prometheus/metrics"
          interval = "30s"

         [inputs.kubernetesprometheus.instances.custom]
           measurement        = "apisix"
           job_as_measurement = false
         [inputs.kubernetesprometheus.instances.custom.tags]
           node_name        = "__kubernetes_pod_node_name"
           namespace        = "__kubernetes_pod_namespace"
           pod_name         = "__kubernetes_pod_name"
           instance         = "__kubernetes_mate_instance"
           host             = "__kubernetes_mate_host"

再把 apisix.conf 挂载到 DataKit 的 /usr/local/datakit/conf.d/kubernetesprometheus/ 目录。

        - mountPath: /usr/local/datakit/conf.d/kubernetesprometheus/apisix.conf
          name: datakit-conf
          subPath: apisix.conf

OTEL 采集器

编辑 datakit.yaml，在 ENV_DEFAULT_ENABLED_INPUTS 环境变量值中添加“opentelemetry”，增加 ENV_INPUT_DDTRACE_COMPATIBLE_OTEL 环境变量，用来开启 OTEL 和 DDTrace 兼容。

        - name: ENV_INPUT_DDTRACE_COMPATIBLE_OTEL
          value: 'true'

Log Streaming 采集器

编辑 datakit.yaml，在 ENV_DEFAULT_ENABLED_INPUTS 环境变量值中添加“logstreaming”。

最后，重新部署 DataKit。

3、Pipeline

使用 Pipeline 把日志中的 trace_id 提取出来，观测云会自动实现链路和日志的关联。

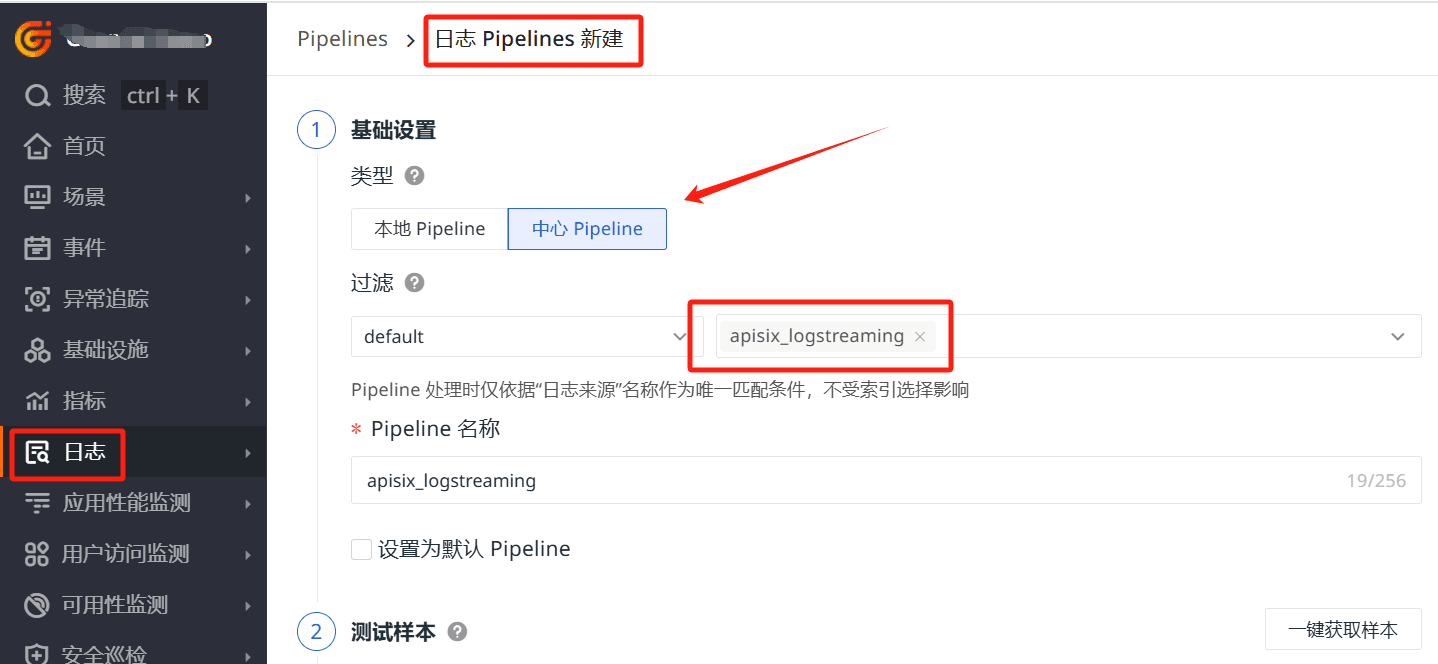

登录观测云控制台，点击「日志」 -「Pipelines」 - 「新建Pipeline」，过滤中选择 “apisix_logstreaming” 。

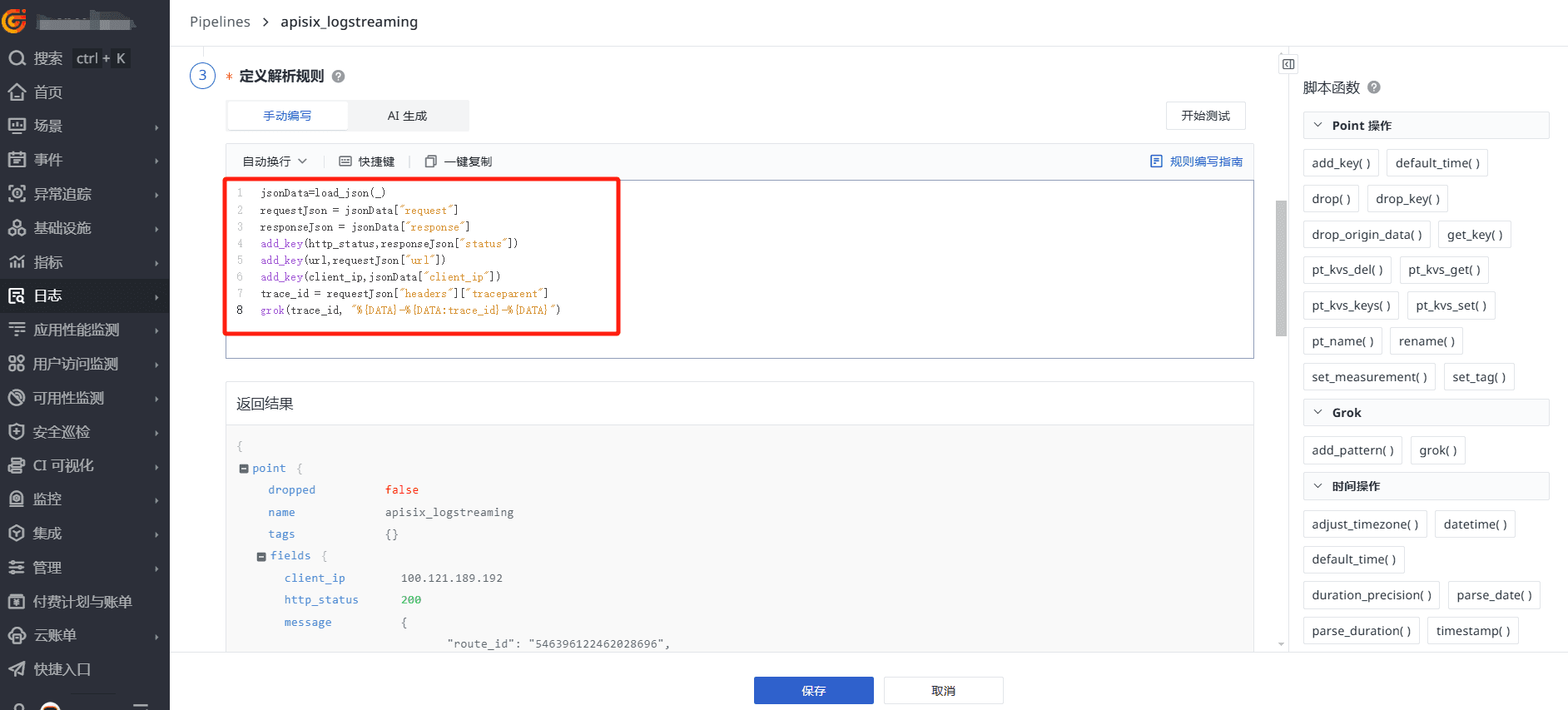

输入解析规则，点击“保存”。

jsonData=load_json(_)
requestJson = jsonData["request"]
responseJson = jsonData["response"]
add_key(http_status,responseJson["status"])
add_key(url,requestJson["url"])
add_key(client_ip,jsonData["client_ip"])
trace_id = requestJson["headers"]["traceparent"]
grok(trace_id, "%{DATA}-%{DATA:trace_id}-%{DATA}")

4、请求链路

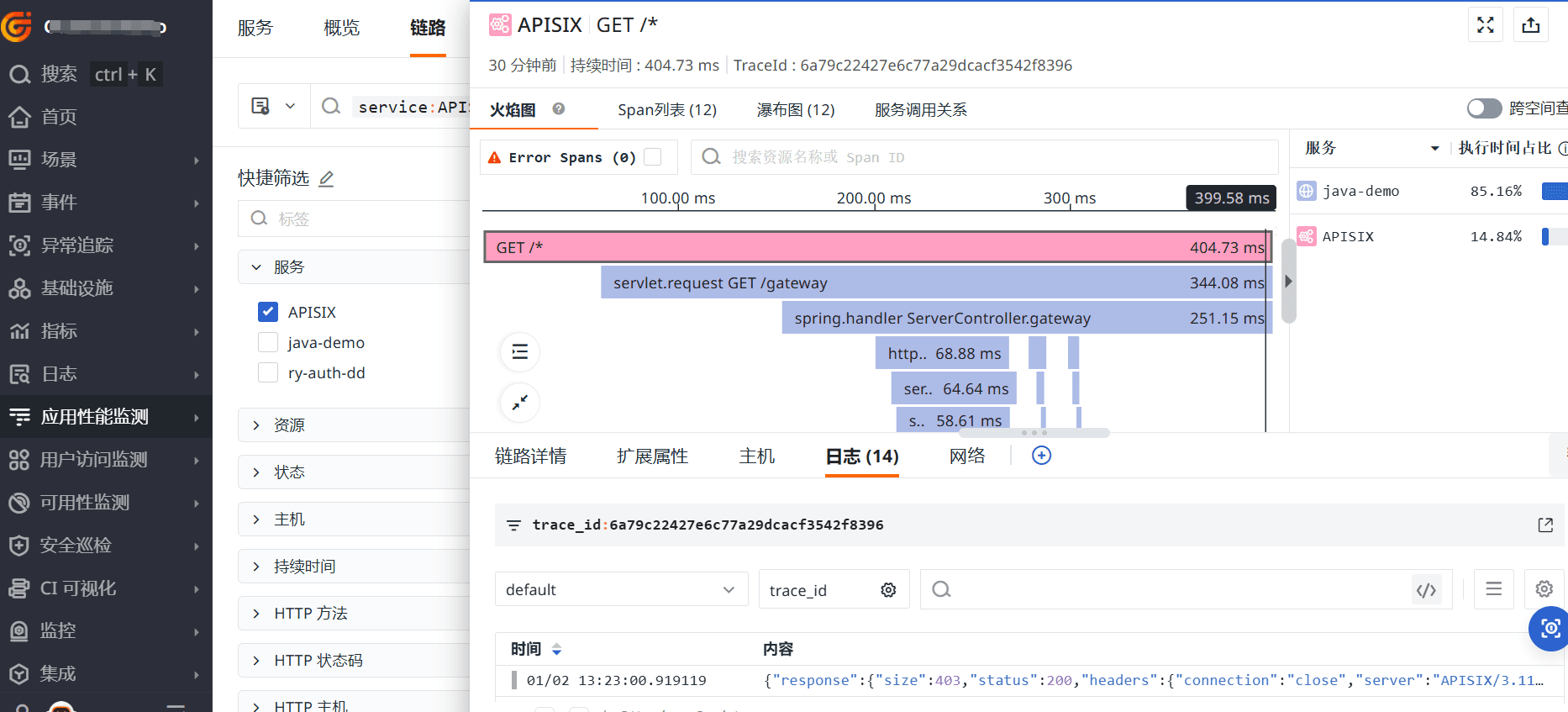

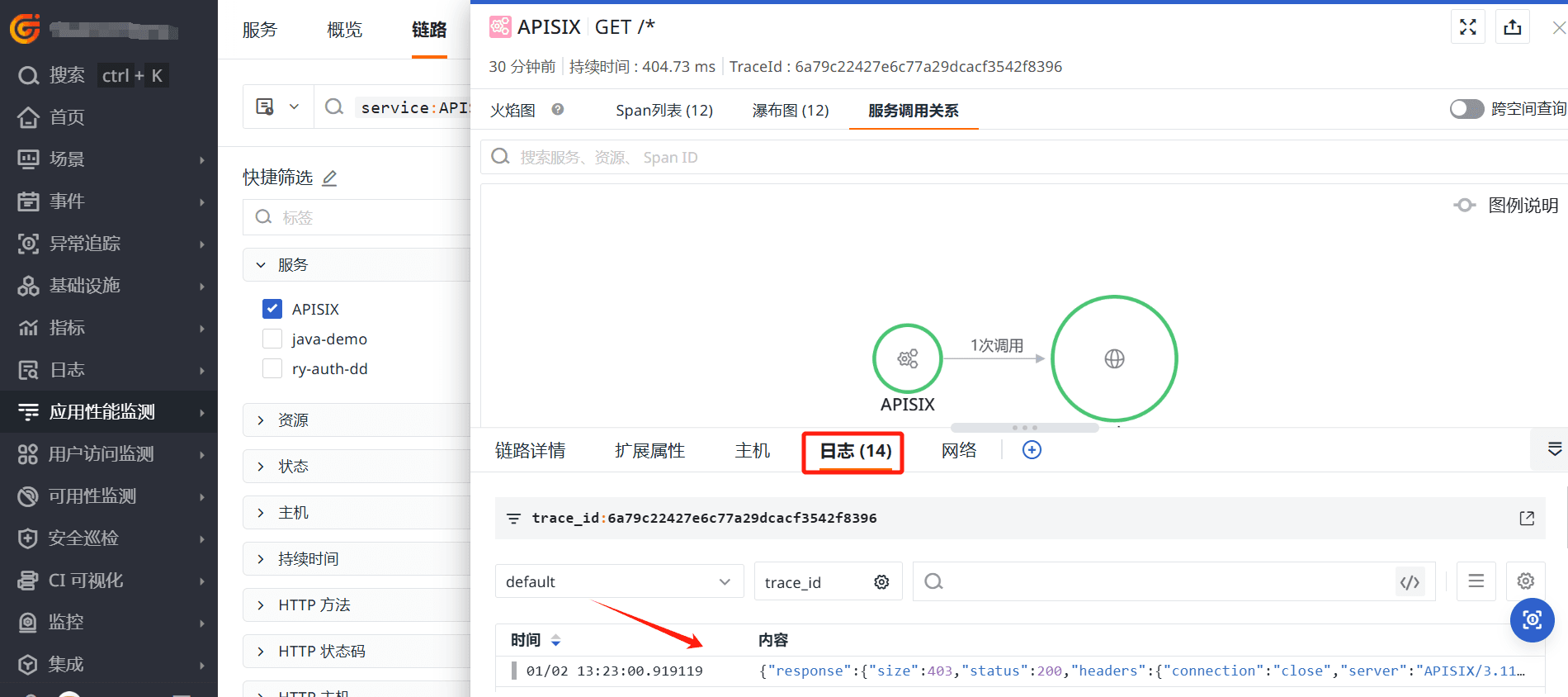

查看 apisix-gateway 对外端口是 30080，访问 http://xx.xx.xx.xx:30080/server/gateway 产生链路和日志。

关键指标

HTTP 请求和响应指标

apisix_http_request_total：记录了通过 APISIX 的 HTTP 请求总数。它可以用来观察系统的整体流量。
apisix_http_latency_bucket：用于记录 APISIX 中每个服务的 HTTP 请求延迟分布。可以帮助我们了解不同延迟区间内的请求数量。
apisix_http_latency_count：表示在 APISIX 中每个服务的 HTTP 请求总数。
apisix_http_latency_sum：表示在 APISIX 中每个服务的 HTTP 请求延迟总和，单位是毫秒。
