RUM最佳实践：内网IP地址映射地图地理位置场景

场景概述

随着公司规模的扩大和业务的扩展，越来越多的企业更关注用户体验情况，因此，为了衡量和提升用户体验，我们通常采用观测云的用户体验监控的观测手段，简称 RUM 。对于中大型的集团公司，业务分布在全国各地，乃至世界各地，有些业务是对外开放的，公网地址是可以直接映射成地理位置的，但是也有很多业务是供内部员工的生产运作使用的，在这种场景下，为了更好的衡量和查看内部不同基地的用户访问体验，我们需要对内网用户体验的监控数据进行处理，使内网地址映射到地图上的地理位置，从而在地图上展示像公网一样的地理位置，更好的查看各个站点基地用户访问的性能体验情况。

前提条件

使用观测云产品的 RUM 监控，即用户体验监控。
对内网地址进行划分，内网网段分别代表哪个地理位置

场景实现

实现方式：使用观测云用户访问 pipeline 处理
实现原理：对用户访问的内网 ip 地址进行 pipeline 处理，定义好内网 cidr 网段代表某个地理位置，为了能与地图匹配上，需要填正确的 city，country，province 地址名称或代号，经过 pipeline 处理后，即可在地图上进行展示不同基地的用户访问体验情况了。

操作步骤

1、编写 pipeline 处理脚本

#内网代表地理位置定义，如下只定义了两个网段(示例为随便写的公网网段)，请自行添加更多内网网段
idr_data = {
"178.237.236.0/24": {"city": "Shenzhen", "province": "Guangdong", "country": "CN"},
"202.168.78.0/24": {"city": "Shanghai", "province": "Shanghai", "country": "CN"},
}

#将用户体验的IP字段匹配到对应的地理位置
for x in cidr_data {
    if cidr(ip, x) {
       location=cidr_data[x]
       add_key(city, location["city"])
       add_key(province, location["province"])
       add_key(country,location["country"])
     }
}

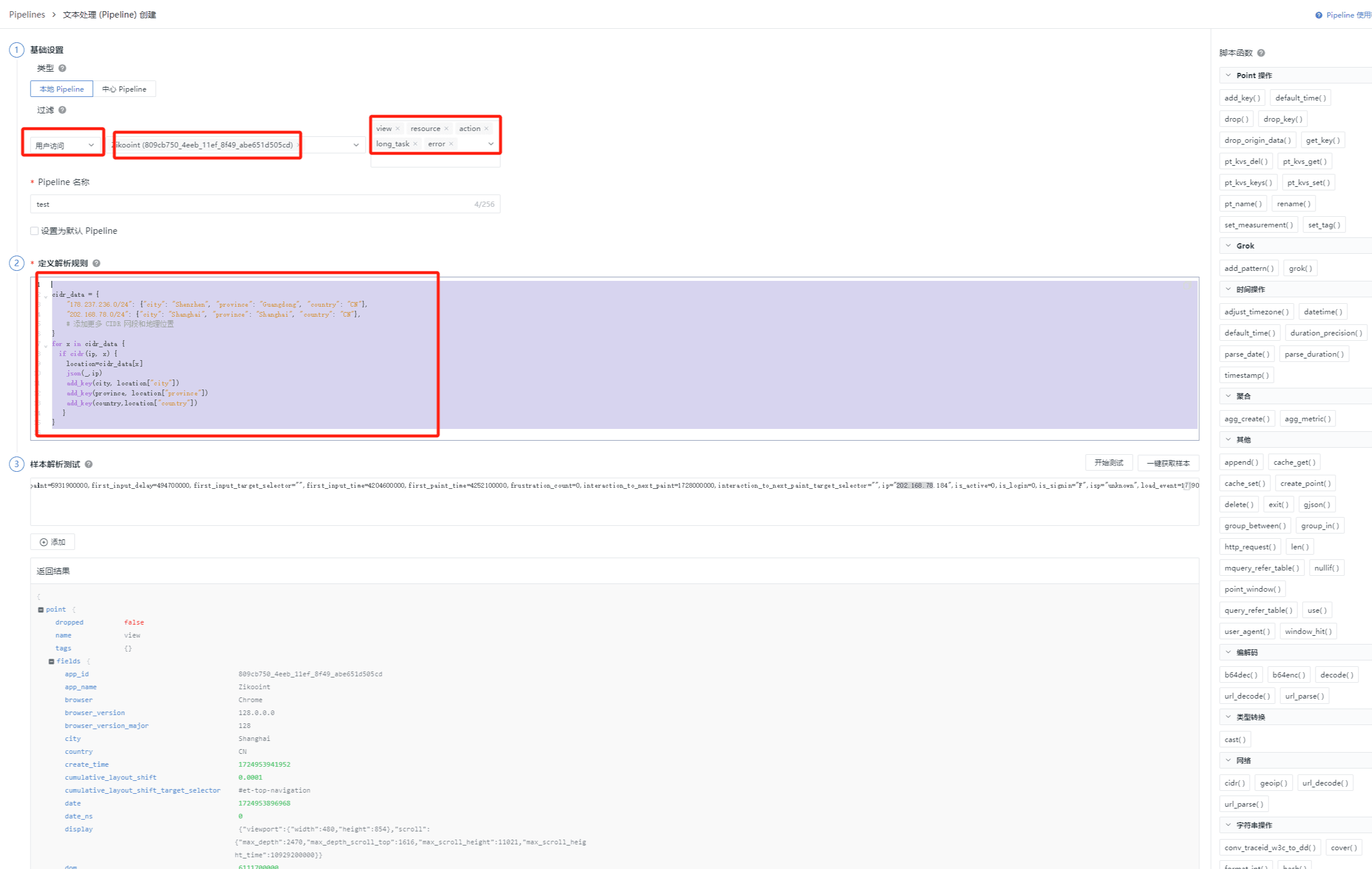

2、设置用户访问的 pipeline 来处理用户访问的视图，资源，操作，会话等数据，如下图，设置好 pipeline 后通过一键获取样本查看岩本数据处理情况，看到内网 ip 处理后，出现对应的 city，province，country 字段值即为成功。

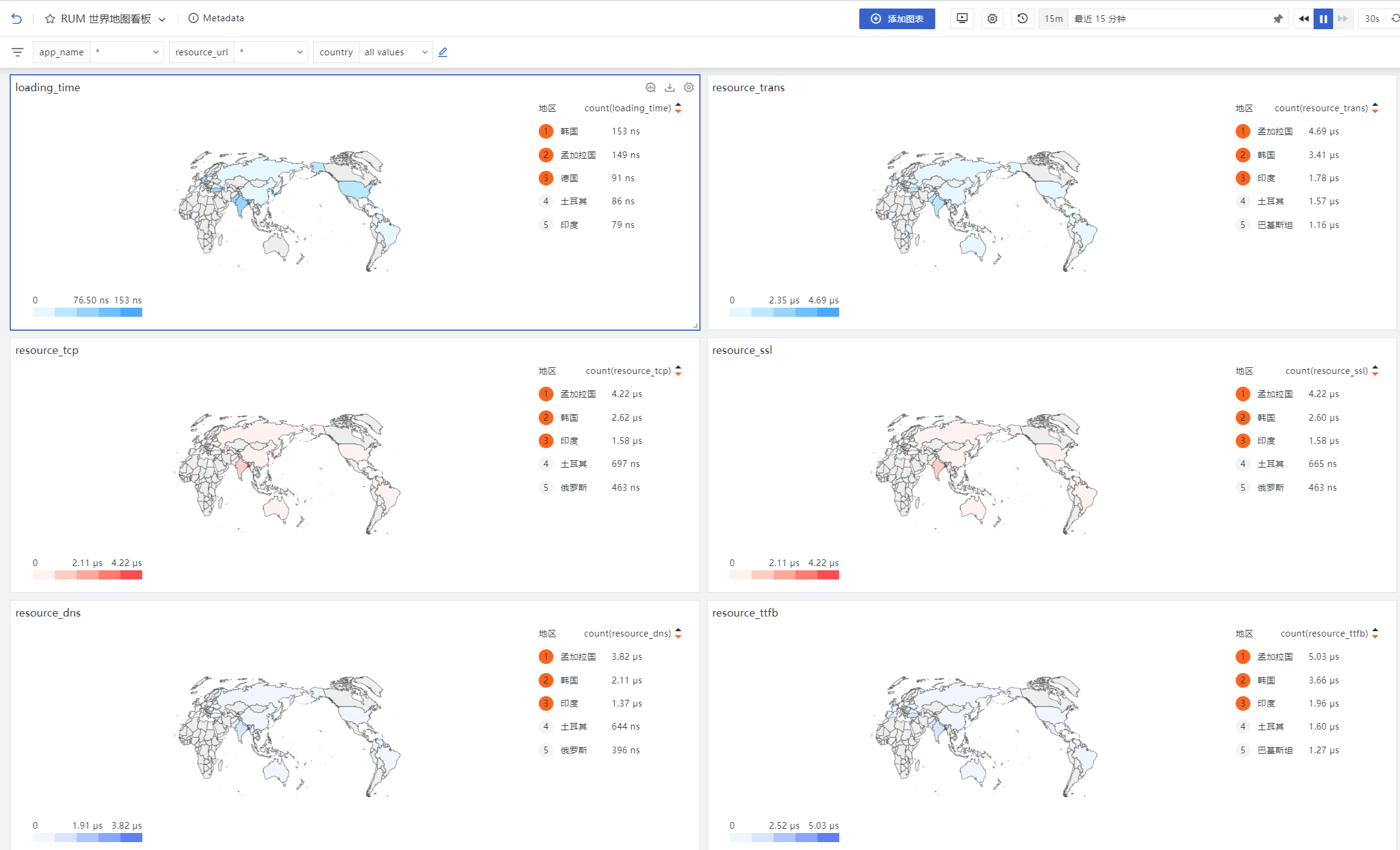

3、地图上用户访问性能展示

IP 工具使用

通常，在我们定义内网 IP 网段代表某个地理位置时，不知道地理位置的 city，province，country 字段值具体名称或者代号是什么，此时可以使用 DataKit IP 工具，DataKit 是观测云统一的数据采集探针，同时在安装了 DataKit 后，可通过 datakit install --ipdb iploc 命令安装/更新 IP 地理信息库，如果查看某个 IP 的地理位置信息，可使用 datakit tool --ipinfo 1.2.3.4 ，如下输出：

datakit tool --ipinfo 1.2.3.4
        ip: 1.2.3.4
      city: Brisbane
  province: Queensland
   country: AU
       isp: unknown

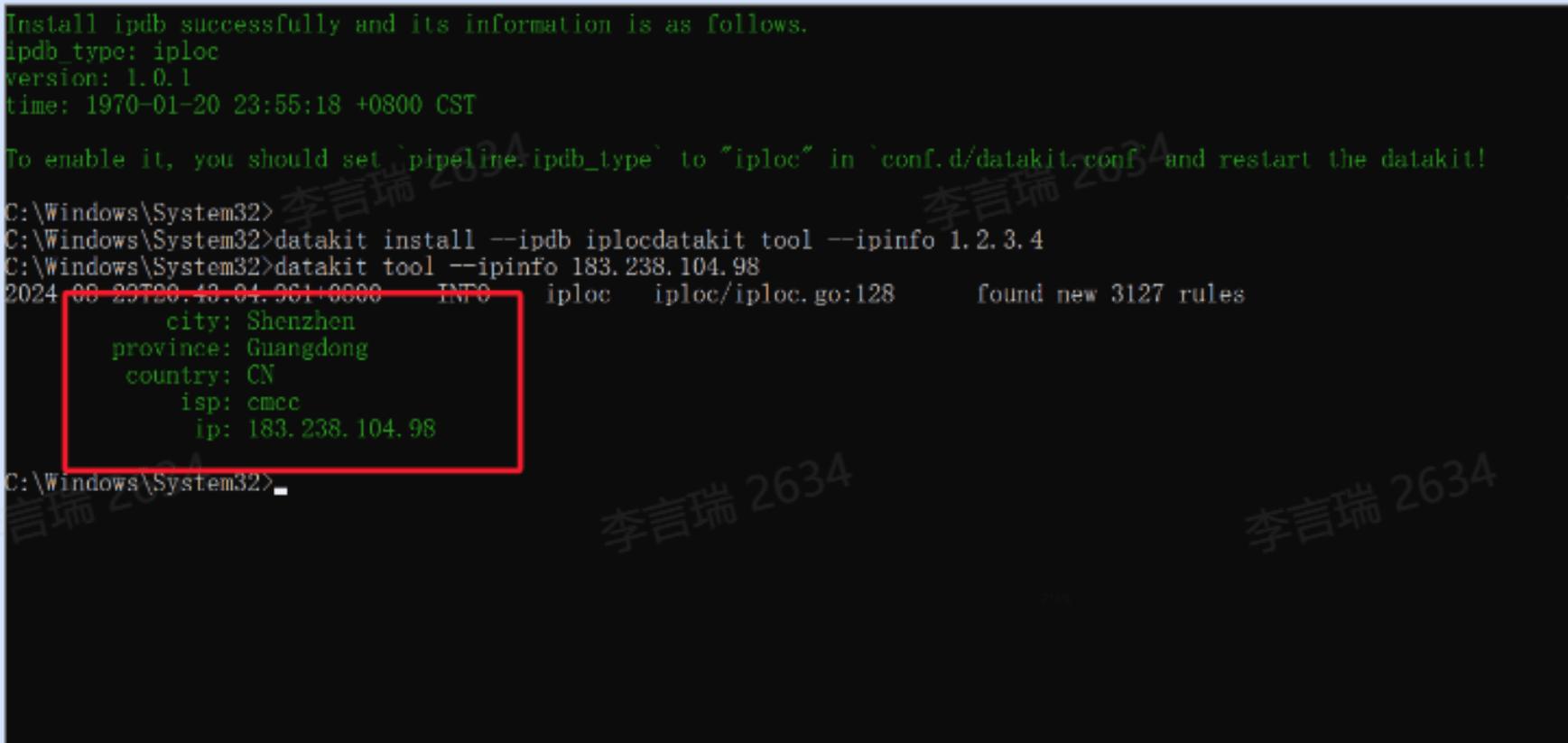

举例，若我想知道中国广东省深圳市的 country，province，city 字段值或代号是什么，即可随便找一深圳的公网 IP 来输出其名称或代号，如随便找一深圳的公网 IP：183.238.104.98 ，通过 datakit tool --ipinfo 183.238.104.98 输出如下图，即可知道 country，province，city 字段值在内网段定义地理位置时的名称或代号书写。
